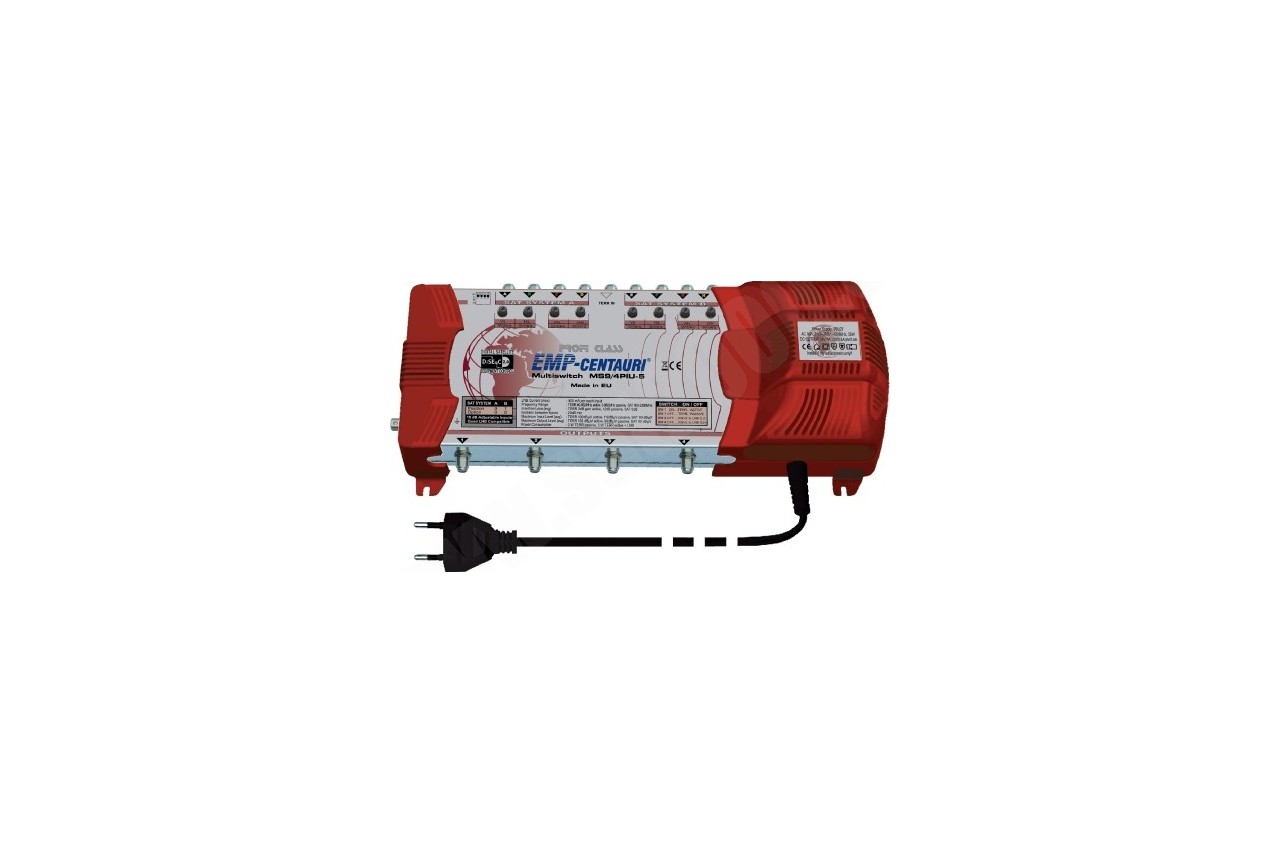

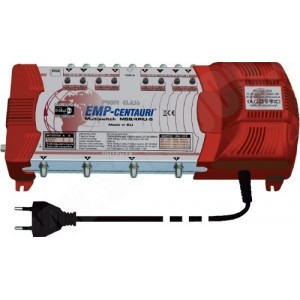

Multipřepínač 2 družice - 4 výstupy + TV ProfiLine

Technické údaje MS9/4PIU
Frekvenční rozsah LNB vstupy: 950-2300 MHz
Pozemní vstup: 5-862 MHz
Výstupy: 5-2300 MHz
Ovládání přepínání: DiSEqC příkazy nebo (10-14.5 / 15.5-20 V + 0/22 kHz + Tone Burst)
Průchozí útlum: 950-2300 MHz 2 dB typ.
Průchozí útlum: 5-862 MHz S.154-AP: 10 dB typ.
Oddělení mezi SAT vstupy: 30 dB typ.
Maximální výstupní úroveň: 80 dBuV
Příkon (včetně připojených LNB): 45 VA max.
Napájení pro LNB: 1400 mA max.

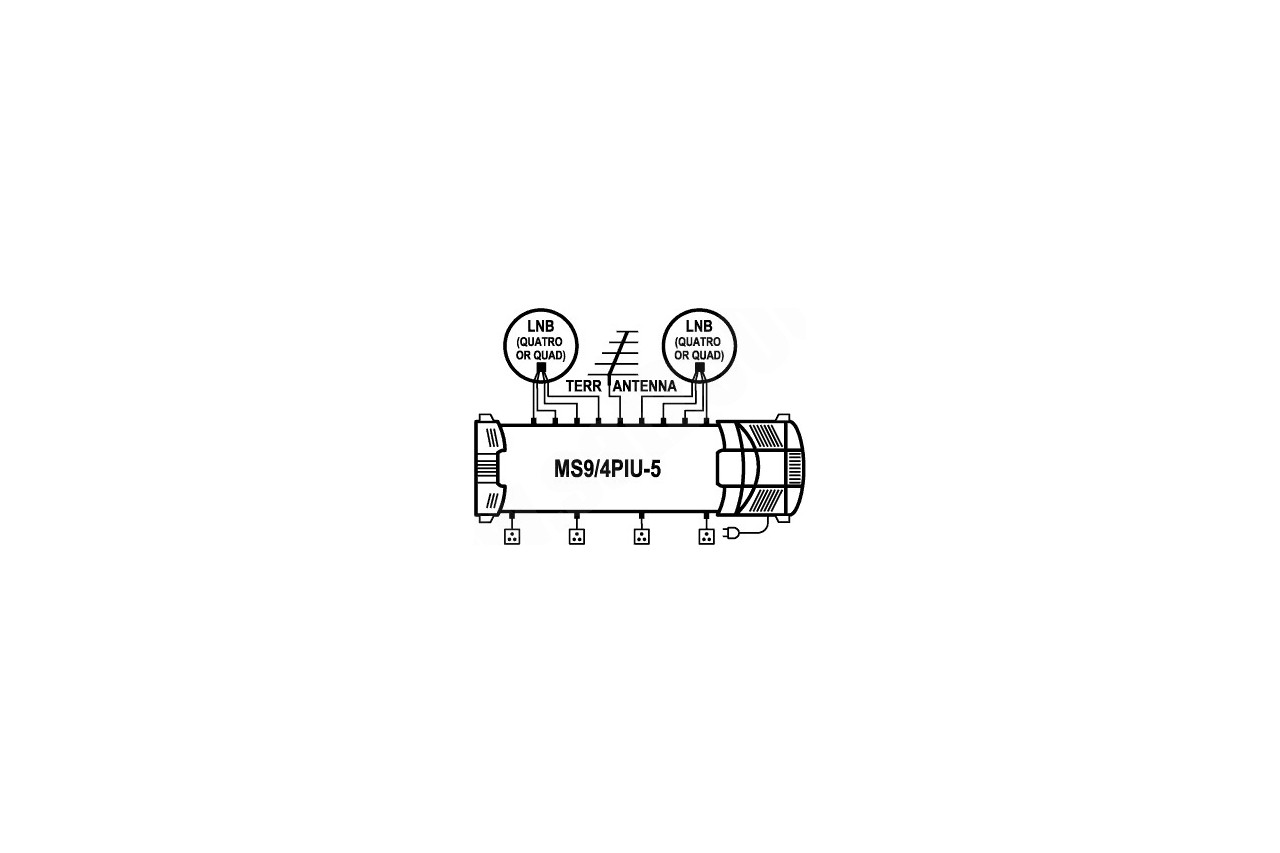

Je satelitní multipřepínač úrovně DiSEqC 2.0 pro čtyři připojené účastníky (čtyři satelitní přijímače), pro vnitřní použití, který může být zapojen se dvěma LNB Quatro nebo dokonce se čtyřmi LNB Dual nebo Twin. Tento multipřepínač umožňuje připojení osmi rozdílných skupin signálů (polarit) z LNB, které jsou voleny ze satelitního přijímače pomocí DiSEqC příkazů nebo pomocí příkazů 13/17 V, 0/22 kHz a Tone Burst. Je tedy možné přijímat všechny kanály z připojených antén na každém připojeném satelitním přijímači. Pozemní vstup pro příjem TV a FM je pasivní. Multipřepínač je vybaven napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti. Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB. Také je možné s pomocí zabudovaného přepínače trvale posílat příkaz 22 kHz

 a DiSEqC 1.0 Write N0 příkaz Horní Pásmo do vybraných satelitních vstupů pro horní pásmo, v tom případě je možné k daným vstupům multipřepínače připojit i LNB Twin Universal nebo LNB Quad.
